alue_single = value_test ; //55ns, value_test=1
        #30 ;
        value_single = value_test ; //85ns, value_test=0
        #20 ;
        value_single = value_test ; //105ns, value_test=1
    end

    always begin
        #10;
        if ($time >= 150) begin
            $finish ;
        end
    end

endmodule

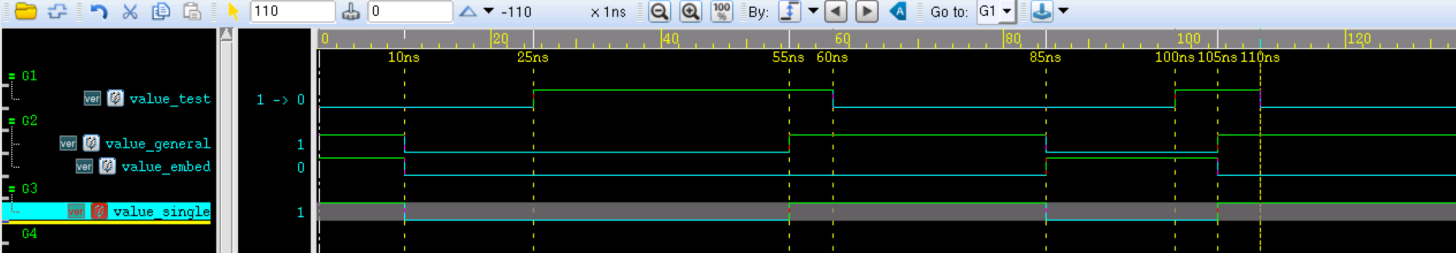

仿真结果如下，由图可知：

（1）一般延时的两种表达方式执行的结果都是一致的。
（2）一般时延赋值方式：遇到延迟语句后先延迟一定的时间，然后将当前操作数赋值给目标信号，并没有"惯性延迟"的特点，不会漏掉相对较窄的脉冲。
（3）内嵌时延赋值方式：遇到延迟语句后，先计算出表达式右端的结果，然后再延迟一定的时间，赋值给目标信号。

下面分析下内嵌延时的赋值过程：

value_embed  = #10 value_test ; //0ns, value_test=0

0ns 时，执行此延时语句。

先将 0 赋值给信号 value_embed, 延迟 10ns 输出为 0；

value_embed  = #45 value_test ; //10ns, value_test=0

10ns 时，执行此延时语句。

由于此时 value_test 仍然为 0，所以 value_embed 值不变。

即到 55ns 时，value_embed 值仍然保持为 0。

value_embed  = #30 value_test ; //55ns, value_test=1

同理，55ns 时，value_test 值为 1，将其赋值给 value_embed 并延迟 30ns 输出。

所以 85ns 时，value_embed 输出为 1。

value_embed  = #20 value_test ; //85ns, value_test=0

同理，105ns 时，value_embed 输出为 0。

边沿触发事件控制

在 Verilog 中，事件是指某一个 reg 或 wire 型变量发生了值的变化。

基于事件触发的时序控制又主要分为以下几种。

一般事件控制

事件控制用符号 @ 表示。

语句执行的条件是信号的值发生特定的变化。

关键字 posedge 指信号发生边沿正向跳变，negedge 指信号发生负向边沿跳变，未指明跳变方向时，则 2 种情况的边沿变化都会触发相关事件。例如：

实例

//信号clk只要发生变化，就执行q<=d，双边沿D触发器模型
always @(clk) q <= d ;
//在信号clk上升沿时刻，执行q<=d，正边沿D触发器模型
always @(posedge clk) q <= d ;
//在信号clk下降沿时刻，执行q<=d，负边沿D触发器模型
always @(negedge clk) q <= d ;
//立刻计算d的值，并在clk上升沿时刻赋值给q，不推荐这种写法
q = @(posedge clk) d ;

命名事件控制

用户可以声明 event（事件）类型的变量，并触发该变量来识别该事件是否发生。命名事件用关键字 event 来声明，触发信号用 -> 表示。例如：

实例

event     start_receiving ;
always @( posedge clk_samp) begin
        -> start_receiving ;       //采样时钟上升沿作为时间触发时刻
end

always @(start_receiving) begin
    data_buf = {data_if[0], data_if[1]} ; //触发时刻，对多维数据整合
end

敏感列表

当多个信号或事件中任意一个发生变化都能够触发语句的执行时，Verilog 中使用"或"表达式来描述这种情况，用关键字 or 连接多个事件或信号。这些事件或信号组成的列表称为"敏感列表"。当然，or 也可以用逗号 , 来代替。例如：

实例

//带有低有效复位端的D触发器模型
always @(posedge clk or negedge rstn)    begin
//always @(posedge clk , negedge rstn)    begin
//也可以使用逗号陈列多个事件触发

//带有低有效复位端的D触发器模型

always @(posedge clk or negedge rstn) begin

//always @(posedge clk , negedge rstn) begin

//也可以使用逗号陈列多个事件触发

if（! rstn）begin

q <= 1'b ;

end

else begin

q <= d ;

end

当组合逻辑输入变量很多时，那么编写敏感列表会很繁琐。此时，更为简洁的写法是 @* 或 @(*)，表示对语句块中的所有输入变量的变化都是敏感的。例如：

实例

always @(*) begin

//always @(a, b, c, d, e, f, g, h, i, j, k, l, m) begin

//两种写法等价

assign s = a? b+c : d ? e+f : g ? h+i : j ? k+l : m ;

end

电平敏感事件控制

前面所讨论的事件控制都是需要等待信号值的变化或事件的触发，使用 @+敏感列表的方式来表示的。

Verilog 中还支持使用电平作为敏感信号来控制时序，即后面语句的执行需要等待某个条件为真。Verilog 中使用关键字 wait 来表示这种电平敏感情况。例如：

实例

initial begin

wait (start_enable) ; //等待 start 信号

forever begin

//start信号使能后，在clk_samp上升沿，对数据进行整合

@(posedge clk_samp) ;

data_buf = {data_if[0], data_if[1]} ;

end
